Περιγραφή

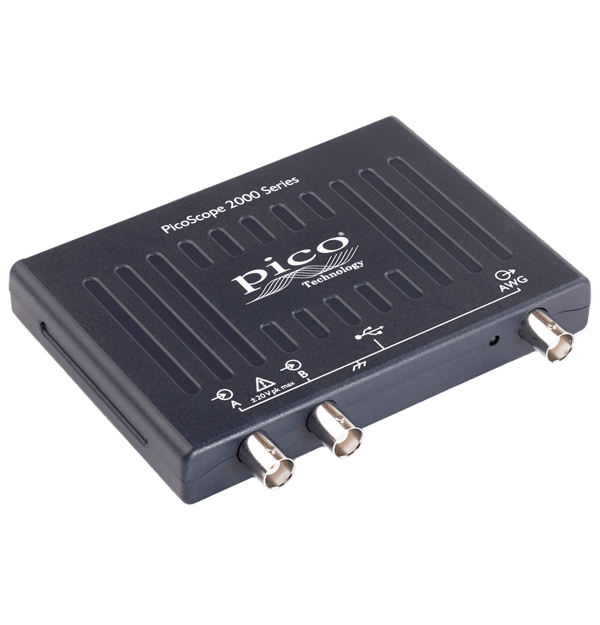

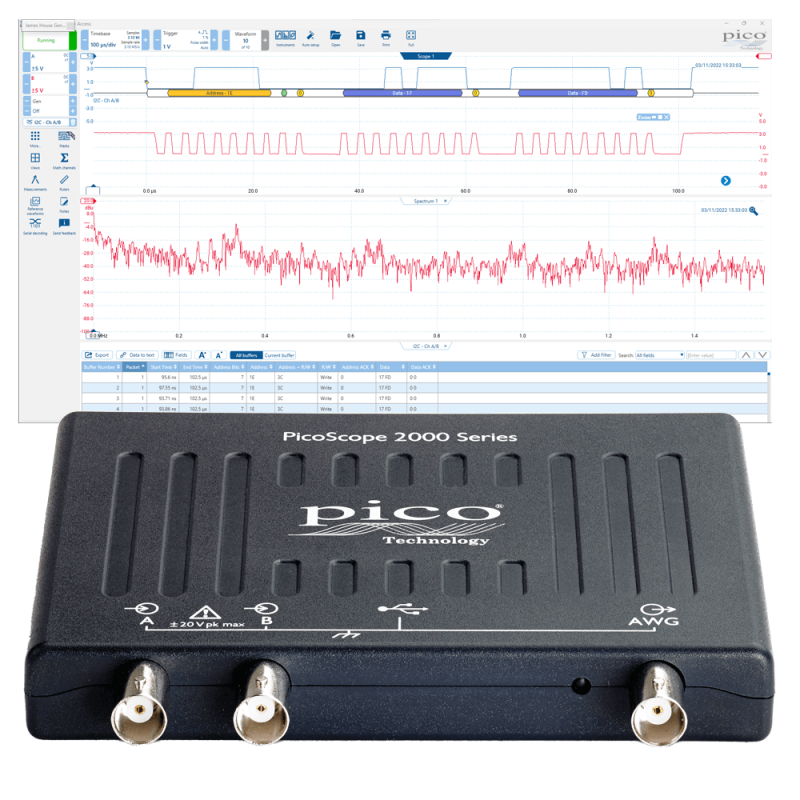

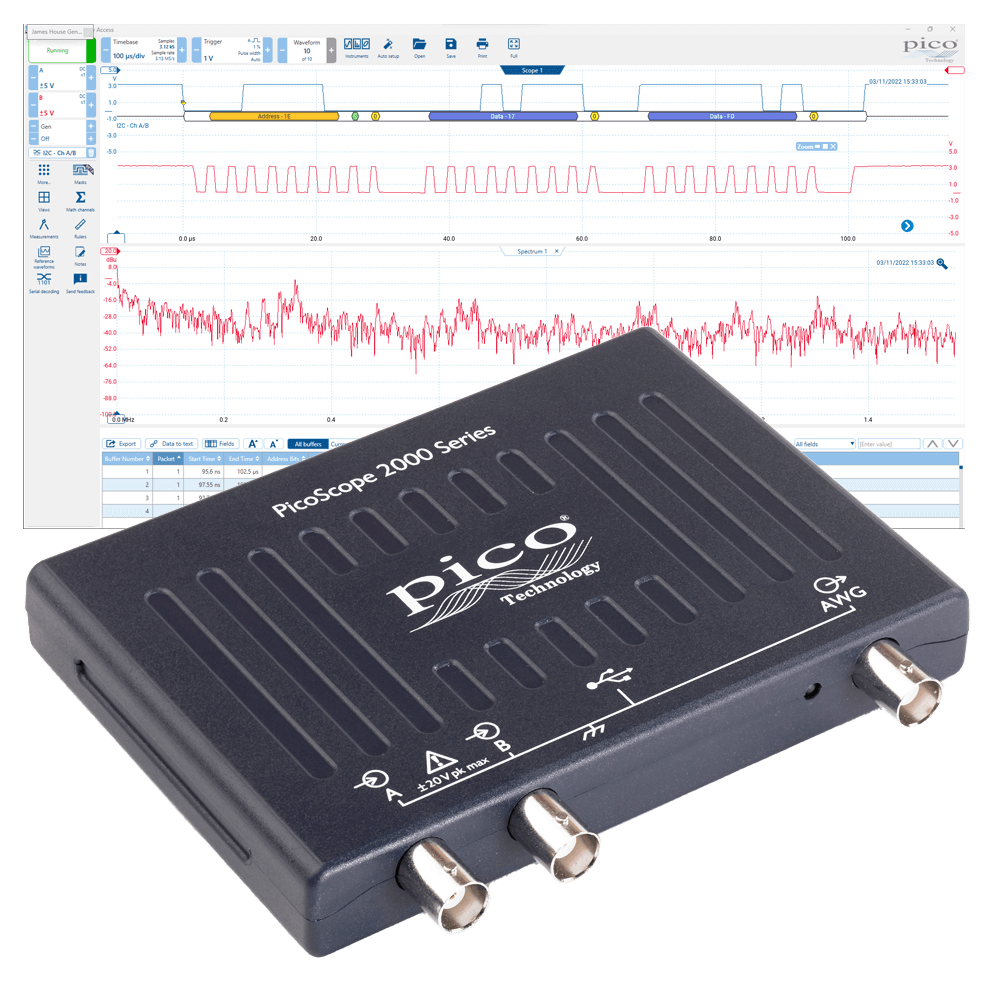

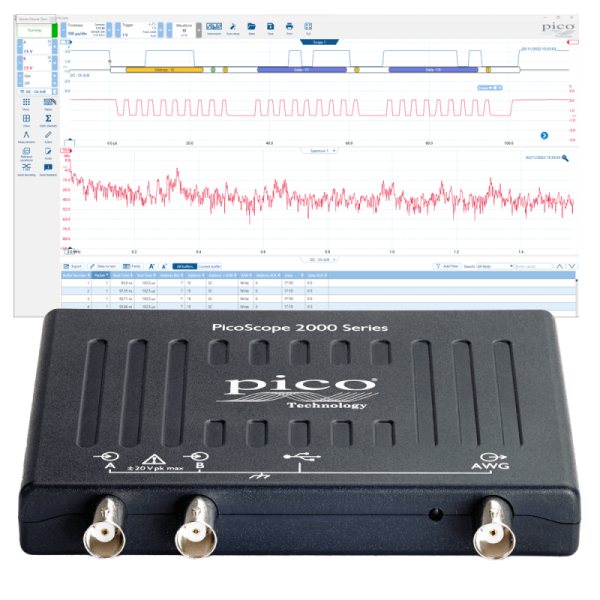

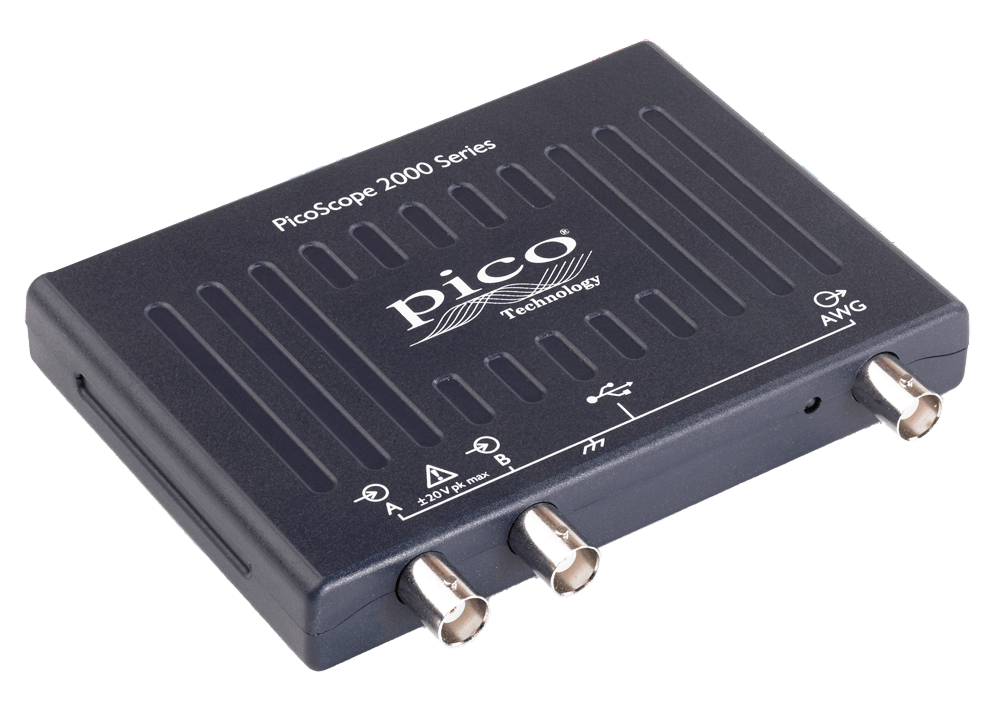

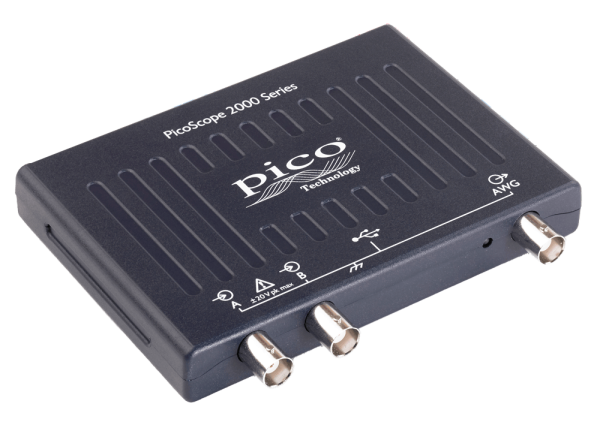

Το μοντέλο Picoscope 2205A είναι ένας USB παλμογράφος 2 καναλιών με εύρος ζώνης 25 MHz με δυνατότητα αυτόματων μετρήσεων, σειριακής αποκωδικοποίησης, καθορισμό ορίων μάσκας, φασματική ανάλυση, γεννήτρια σημάτων και πολλές άλλες.
Όλα τα μοντέλα Picoscope 2000A επιτυγχάνουν εξαιρετική απεικόνιση του μετρούμενου σήματος σε εύρος συχνοτήτων μέχρι 25 MHz αναλογικό ή ψηφιακό, καλύπτοντας ένα ευρύτατο φάσμα ηλεκτρονικών και ψηφιακών εφαρμογών.
Διατίθενται σε πολύ προσιτές τιμές και είναι ιδανικά για χρήση σε entry level από μηχανικούς και ηλεκτρολόγους αυτοκινήτωναπό φοιτητές, ερασιτέχνες ηλεκτρονικούς και χομπίστες στο εργαστήριο ή στο πεδίο.
Ο Picoscope 2205A διαθέτει τα παρακάτω βασικά χαρακτηριστικά και λειτουργίες:
• Εύρος Ζώνης 25 MHz
• Ρυθμός δειγματοληψίας 200 MS/s
• Μέγεθος μνήμης 16 Ksamples
• Αυτόματες μετρήσεις (Auto Scale)
• Σειριακή αποκωδικοποίηση, καθορισμό ορίων μάσκας,
• Φασματική ανάλυση και γεννήτρια σήματος

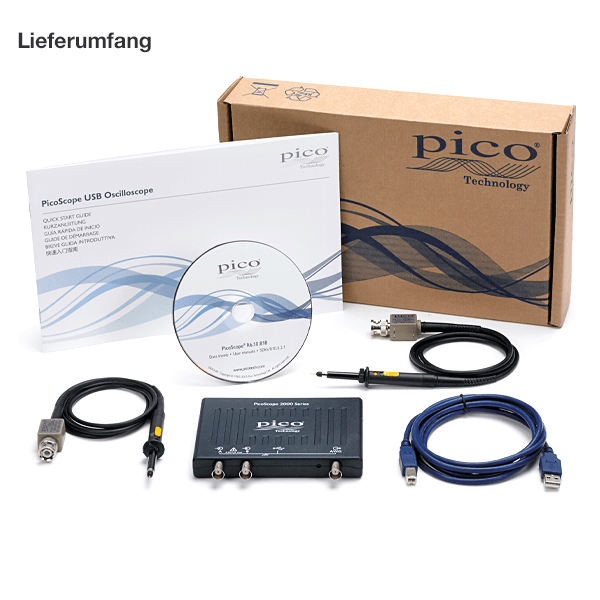

Κάθε συσκευασία παλμογράφου Picoscope 2000 περιλαμβάνει:
• Καλώδιο USB 2.0 (USB 3.0/3.1
• Δύο ή Τέσσερις x1/x10 παθητικούς ακροδέκτες
• Ψηφιακό καλώδιο και 20 τεστ clips (MSO μοντέλα)
• Οδηγός γρήγορης εκκίνησης, Λογισμικό και CD με επιπλέον πληροφορίες
Τεχνικά χαρακτηριστικά:
Εύρος Ζώνης 25 MHz
Αριθμός Καναλιών (Αναλ/Ψηφ.) 2 analog
Ρυθμός Δειγματοληψίας 200 MSa/s
Ισοδύναμος Ρυθμός Δειγματοληψίας 4 GS/s
Ρυθμός Ανανέωσης Κυματομορφών 2.000 waveforms
Οθόνη Your PC screen
Τύπος – Μέγεθος Μνήμης 16 K Samples
Κάθετη Διακριτικότητα 8 bits (up to 12 bits with enhanced Vertical resolution)
Κάθετη Ευαισθησία 4 mV/div to 4 V/div (10 vertical divisions)
Μέγεθος Βάσης Χρόνου 5000 s/div
Αντίσταση Εισόδου 1 MΩ ± 1% & 14 pF ± 2 pF
Επιπλέον Δυνατότητες Arbitrary Function Generator DC to 100 KHz
Τυπικό Interface USB 2.0 (USB 3.0 compatible)
Μαθηματικές Λειτουργίες Built-in functions such as add and invert, or use the wizard and create complex functions involving trigonometry, exponentials, logarithms, statistics, integrals and derivatives.
Μέγιστη Τάση Εισόδου ±20 Volts
Δείτε το σχετικό φυλλάδιο: picoscope-2000-series-data-sheet-en
